Tutoriel : comment construire une jauge sur Tableau ?

Jauge dynamique Tableau

Apprenez étape par étape à créer une jauge dynamique dans Tableau :

Créer une jauge dynamique Tableau



1. Principe Général

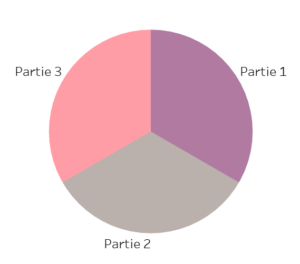

Nous allons diviser notre camembert en 3 parties principales :

  • La « Partie 1 » représente les valeurs de mon KPI supérieure à 50%
  • La « Partie 2 » représente la base de la jauge
  • La « Partie 3 » représente les valeurs de mon KPI inférieure à 50%

Construire une jauge Tableau

Ensuite, nous diviserons chacune des parties 1 et 3 en 3 segments :

  • Le 1er segment représentera le quartier avant l’aiguille
  • Le 2nd segment représentera l’aiguille en elle-même
  • Le 3ème segment représentera le quartier après l’aiguille

Réaliser une jauge dynamique Tableau

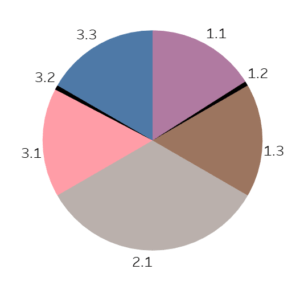

Nous allons donc créer 7 champs calculés pour chacun de ces segments :

  • 1.1 = Partie avant l’aiguille quand la valeur à représenter est supérieure à 50%
  • 1.2 = Aiguille quand la valeur à représenter est supérieure à 50%
  • 1.3 = Partie après l’aiguille quand la valeur à représenter est supérieure à 50%
  • 2.1 = Base de la jauge
  • 3.1 = Partie avant l’aiguille quand la valeur à représenter est inférieure à 50%
  • 3.2 = Aiguille quand la valeur à représenter est inférieure à 50%
  • 3.3 = Partie après l’aiguille quand la valeur à représenter est inférieure à 50%

Par ailleurs, pour plus de souplesse, nous allons créer 2 paramètres qui nous permettront de faire varier :

  • La taille de l’aiguille
  • La taille de la base de la jauge

Enfin, nous allons créer :

  • Un champ renvoyant la valeur à afficher sur la jauge
  • Un paramètre permettant de faire varier cette valeur pour tester notre jauge



2. Création des paramètres et champs calculés



2.1 Créer un paramètre « Taille Base » de type flottant :

  • Dans un 1er temps, nous donnerons la valeur de 0.5 à ce paramètre (les parties 1 et 3 représentants chacune 50%, soit 0.5, cela donnera une partie basse d’un tiers du camembert).
  • Créer un champ calculé « 2.1 (Base) » qui représentera la valeur de ce paramètre :
AVG([Taille Base])

2.2 Créer un paramètre « Taille Aiguille » de type flottant :

  • Dans un 1er temps, nous donnerons la valeur de 0.005 à ce paramètre

2.3 Créer un paramètre « Test Jauge » qui va nous permettre de tester la jauge de type flottant qui variera entre -10% et 110% par incrément de 10%. Fixons la valeur à 20% dans un 1er temps.

2.4 Créer un champ calculé « Avancement » qui contiendra à terme le KPI que nous souhaitons afficher sur la jauge. Choisir le format de nombre par défaut « Pourcentage ». Dans un 1er temps, pour tester la jauge, nous allons affecter sa valeur par rapport au paramètre de test :

AVG([Test Jauge])

2.5 Créer un champ calculé « 1.1 (avant aiguille) » qui représentera le quartier avant l’aiguille de la partie 1 :

  • Si la valeur de l’avancement est supérieure à 100% moins la taille de l’aiguille, on cap la valeur de quartier à 50% moins la taille de l’aiguille
  • Sinon, si la valeur de l’avancement est supérieure à 50%, on prend la valeur de l’avancement moins 50%
IF [Avancement] > (1 - [Taille Aiguille])
THEN 0.5 - [Taille Aiguille]
ELSEIF [Avancement] > 0.5
THEN [Avancement] - 0.5
END

2.6 Créer un champ calculé « 1.2 (aiguille) » qui représentera l’aiguille si elle est située dans la partie 1 :

  • Si la valeur de l’avancement est supérieure à 50%, on prend la taille de l’aiguille
IF [Avancement] > 0.5
THEN [Taille Aiguille]
END

2.7 Créer un champ calculé « 1.3 (après aiguille) » qui représentera le quartier après l’aiguille de la partie 1 :

  • Si la valeur de l’avancement est inférieure ou égale à 50%, on prend 50% (partie complète)
  • Sinon, si la valeur de l’avancement est comprise entre 50% et 100% moins la taille de l’aiguille, on prend 100% moins la valeur de l’avancement moins la taille de l’aiguille
IF [Avancement] <= 0.5
THEN 0.5
ELSEIF [Avancement] > 0.5 AND [Avancement] < (1 - [Taille Aiguille])
THEN 1 - [Avancement] - [Taille Aiguille]
END

2.8 Créer un champ calculé « 3.1 (avant aiguille) » qui représentera le quartier avant l’aiguille de la partie 3 :

  • Si la valeur de l’avancement est supérieure à 50%, on cap la valeur de quartier à 50%
  • Sinon, si la valeur de l’avancement est supérieure à 50% moins la taille de l’aiguille, on prend la valeur de l’avancement moins la taille de l’aiguille
  • Si la valeur de l’avancement est supérieure à 0%, on prend la valeur de l’avancement
IF [Avancement] > 0.5
THEN 0.5
ELSEIF [Avancement] > (0.5 - [Taille Aiguille])
THEN (0.5 - [Taille Aiguille])
ELSEIF [Avancement] > 0
THEN [Avancement]
END

2.9 Créer un champ calculé « 3.2 (aiguille) » qui représentera l’aiguille si elle est située dans la partie 3 :

  • Si la valeur de l’avancement est inférieure ou égale à 50%, on prend la taille de l’aiguille
IF [Avancement] <= 0.5
THEN [Taille Aiguille]
END

2.10 Créer un champ calculé « 3.3 (après aiguille) » qui représentera le quartier après l’aiguille de la partie 3 :

  • Si la valeur de l’avancement est inférieure à 0%, on prend 50% moins la taille de l’aiguille
  • Sinon, si la valeur de l’avancement est inférieure 50%, on prend 50% moins la valeur de l’avancement moins la taille de l’aiguille
IF [Avancement] < 0
THEN 0.5 - [Taille Aiguille]
ELSEIF [Avancement] < 0.5
THEN 0.5 - [Avancement] - [Taille Aiguille]
END



3. Construction de la Viz



Après avoir créé tous nos paramètres et champs calculés, il ne nous reste plus qu’à créer notre visualisation :

Initialisation d’un donut :

  • Mettre 2 fois en ligne le calcul AVG([Nombre d’enregistrements])
  • Clic droit sur la 2nde mesure dans lignes puis « Axe double »
  • Clic droit sur le 2nd axe puis « Synchroniser les axes »
  • Clic droit sur l’axe puis « Modifier l’axe… », Plage « Fixe », Début fixe « 1 », Fin fixe « 1 »
  • Clic droit sur la 1ère mesure dans lignes puis décocher « Afficher l’entête »

Dans le 1er repère :

  • Choisir « Secteurs »
  • Placer « Noms de mesure » en couleur
  • Placer « Valeurs de mesure » en angle
  • Augmenter la taille (pour que le 1er camembert soit plus grand que le second)

Dans la liste des mesures, ne conserver que les champs calculés de 1.1 à 3.3 (7 champs au total)

Créer un champ calculé « Constant » auquel vous donnez la valeur « Constant » (ce champ nous permettra de différencier les couleurs de l’intérieur et de l’extérieur de la jauge)

Dans le 2nd repère :

  • Choisir « Secteurs »
  • Placer « Noms de mesures » en couleur
  • Placer « Valeurs de mesure » en angle
  • Placer « Constant » en détail puis modifier le type en couleur en cliquant sur l’icône devant la pilule (pour avoir la combinaison des 2 zones en couleur)
  • Copier AVG([Nombre d’enregistrements]) en texte (pour placer le texte au centre)
  • Placer « Avancement » en texte
  • Editer le texte pour le mettre en forme (ajouter plusieurs retours à la ligne pour décaler votre texte vers le bas, dans la partie 2)

Dans la fiche de légende de couleurs associée au 1er repère, associer vos couleurs aux « Noms de mesures » :

  • Affecter une couleur aux champs 1.1 et 3.1 (couleur représentant la zone avant l’aiguille)
  • Affecter une couleur aux champs 1.2 et 3.1 (couleur de l’aiguille)
  • Affecter une couleur aux champs 1.3 et 3.3 (couleur représentant la zone après l’aiguille)
  • Affecter une couleur au champ 2.1 (couleur représentant la base de la jauge, généralement celle de votre arrière-plan)

Dans la fiche de légende de couleurs associée au 1er repère, associer vos couleurs à la combinaison « Noms de mesures » / « Constant » :

  • Affecter une couleur aux champs 1.1, 1.3, 3.1 et 3.3 (couleur de l’intérieur, généralement celle de votre arrière-plan)
  • Affecter une couleur au champ 2.1 (couleur représentant la base de la jauge, généralement celle de votre arrière-plan)
  • Affecter une couleur aux champs 1.2 et 3.1 (couleur de l’aiguille)



4. Test de la jauge



Vous pouvez faire varier la valeur de vos paramètres pour tester le résultat :

  • « Test Jauge » pour déplacer la jauge et vérifier son fonctionnement
  • « Taille Aiguille » pour augmenter ou réduire la taille de celle-ci (valeurs conseillées entre 0.005 et 0.02)
  • « Taille Base » pour faire varier l’amplitude générale de la jauge (valeurs conseillées entre 0.5 et 2)

Exemples de paramétrages de « Taille Aiguille » et « Taille Base » :

Jauge Dynamique  Construire une jauge  Jauge dynamique Tableau

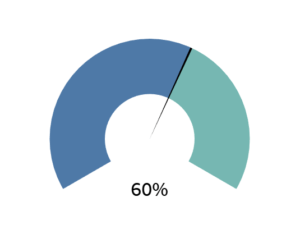

  • Exemple 1 : Taille Aiguille à 0.005, Taille Base à 0.5

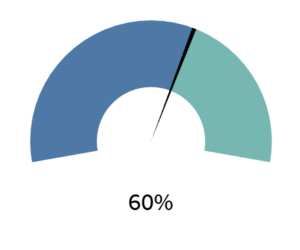

  • Exemple 2 : Taille Aiguille à 0.01, Taille Base à 0.8

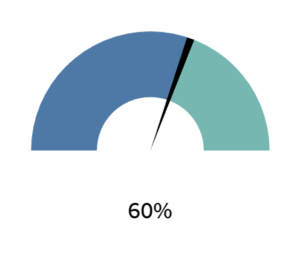

  • Exemple 3 : Taille Aiguille à 0.02, Taille Base à 1



5. Finalisation



Après avoir testé votre jauge avec différentes valeurs de « Test Jauge », vous pouvez remplacer la définition de votre champ calculé « Avancement » par le KPI que vous souhaitez afficher, par exemple :

SUM([Commande])/SUM([Budget])

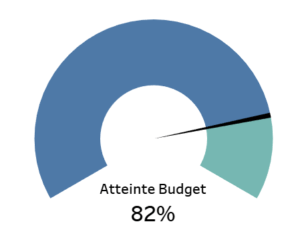

Vous pouvez également modifier le texte du 2nd repère pour clarifier la représentation :

Créer une jauge dynamique Tableau

Enjoy !
